Ngày nay với sự phát triển của khoa học công nghệ thì nhu cầu về độ chính xác và tính thẩm mỹ lại càng cao. Và để kiểm tra về độ chính xác thì cũng phải cần các thiết bị kiểm tra chính xác. Trong ngành công nghiệp nói chung và cơ khí chế tạo nói riêng thì thiết bị kiểm tra tính chính xác phổi biến nhất là thước cặp và thước panme. Tuy nhiên để biết cách sử dụng và cách đọc chính xác thì không phải ai cũng biết. Vậy nên các bạn có thể tìm hiểu về:
--- Hướng dẫn sử dụng và cách đọc số đo trên thước Kẹp TẠI ĐÂY

Hôm nay mình chia sẻ thêm về Hướng dẫn sử dụng và cách đọc số đo trên thước Panme. Và chúng ta có thể so sánh được về sự khác nhau về cách đo và cách đọc số đo trên thước cặp và thước panme. Để hiểu sâu hơn thì chúng ta đi tìm hiểu về từng đặc điểm tính năng của thước.

1. Đặc điểm của thước Panme.
Thước Panme là dụng cụ đo chính xác, tuy nhiên tính vạn năng kém (phải chế tạo từng loại panme đo ngoài, đo trong, đo sâu) phạm vi đo hẹp (trong khoảng 25 mm).
Panme có nhiều cỡ: 0 - 25 mm, 25 - 50 mm, 50 - 75 mm, 75 - 100 mm, 100 - 125 mm, 125 - 150 mm.
Đơn vị hiển thị thường là mm hoặc inch.

2. Đặc điểm của thước Panme.

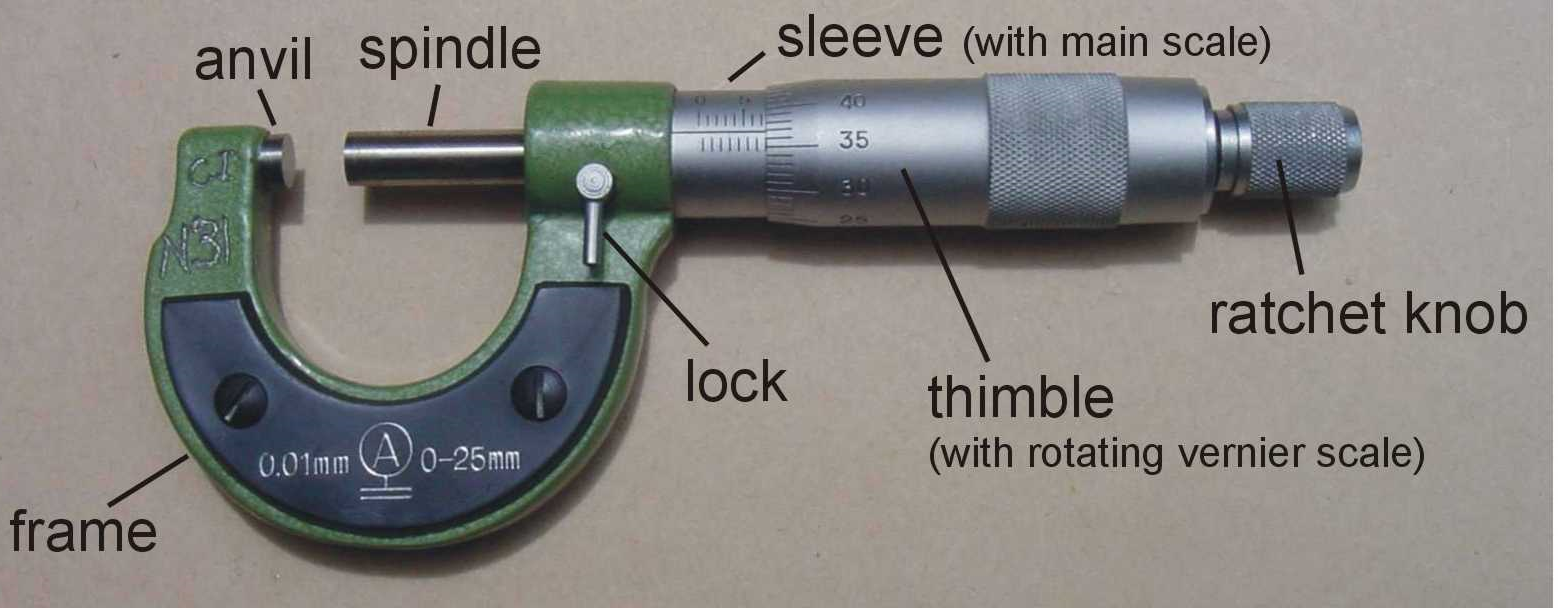

Cấu tạo bao gồm các bộ phận sau:
- Đầu đo tĩnh (anvil).
- Đầu đo di động (spindle).
- Vít hãm/ chốt khóa (lock).
- Thước chính (sleeve).
- Thước phụ (thimble).
- Núm vặn/ tay xoay (ratchet knob).
- Khung (frame).

3. Phân loại thước Panme.
a. Phân Loại Theo Bước Ren:
* Trục ren có bước ren 1 mm, ống di động (thước phụ) có thang chia vòng được chia thành 100 phần. Ưu điểm: Dễ đọc số đo, nhưng thân lớn, nặng, thô (ngày nay ít dùng)

* Trục ren có bước ren 0.5 mm, thang chia vòng của thước động chia ra 50 phần.

b. Phân loại theo công dụng:

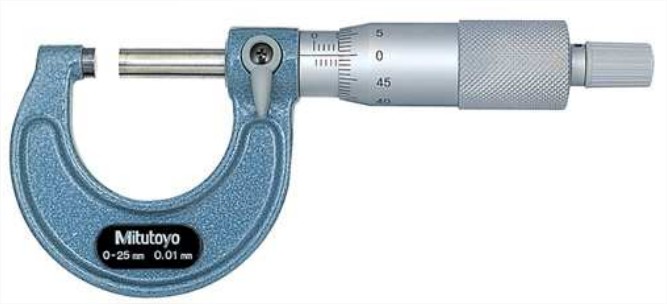

* Panme đo kích thước ngoài (Outsite Micrometer)

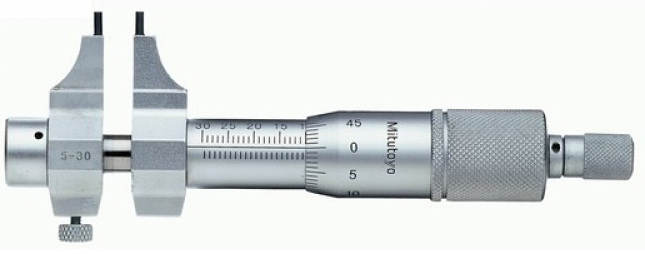

* Panme đo kích thước trong (Insite Micrometer)

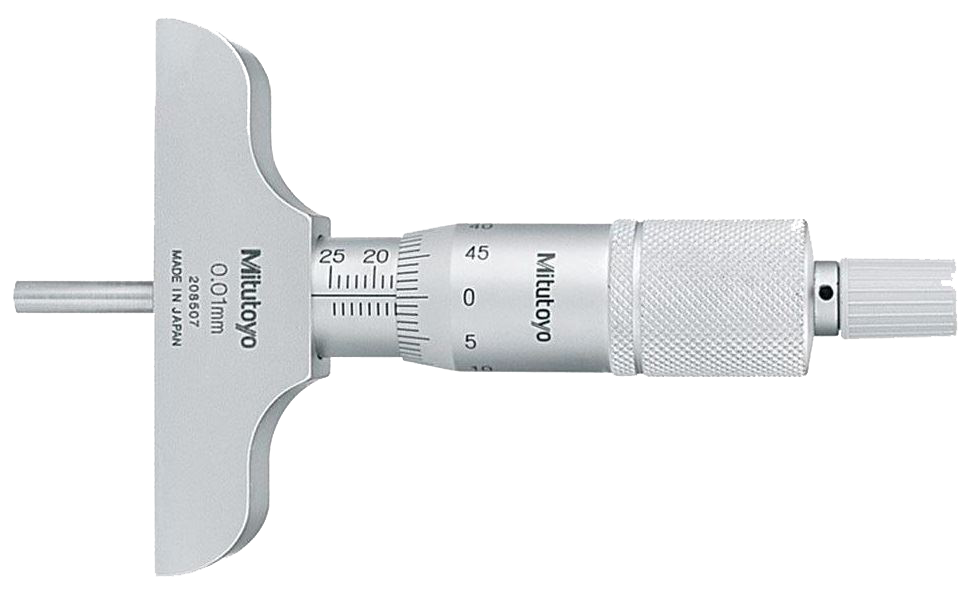

* Panme đo chiều sâu (Depth Micrometer)


4. Hướng Dẫn Sử Dụng Panme:
a. Kiểm tra trước khi tiến hành đo:
Kiểm tra bề mặt ngoài: Kiểm tra xem panme có bị mòn hay sứt mẻ gì không. Đặc biệt nếu đầu đo bị mòn hay sứt mẻ thì kết quả đo sẽ không chính xác.
Kiểm tra xem các bộ phận có chuyển động trơn tru hay không, kiểm tra xem spin doll xem có chuyển động trơn tru hay không.
Vệ sinh bề mặt đo
Kiểm tra điểm 0: Trước khi đo phải kiểm tra điểm 0. Nếu điểm 0 bị lệch thì dù có đo chính xác cũng không cho kết quả đo chính xác.
- Đối với panme từ 0-25mm ta cho tiếp xúc trực tiếp 2 bề mặt đo. Kiểm tra điểm 0.
- Đối với panme từ 25-50, thì ta dùng block gauge tương ứng để kiểm tra điểm 0.
- Trước khi đo cần kiểm tra xem panme có chính xác không.

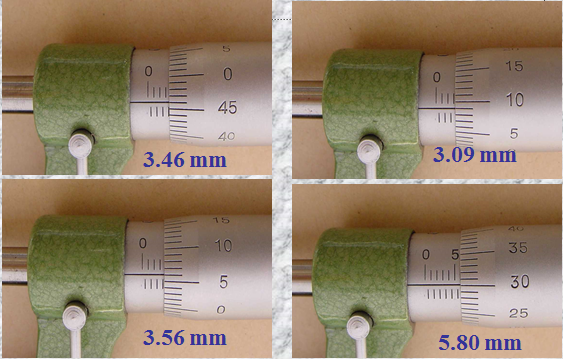

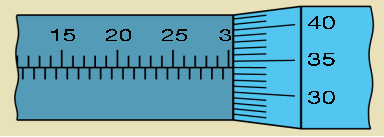

b. Cách đọc trị số đo:

Khi đo xem vạch "0" của du xích ở vào vị trí nào của thước chính ta đọc được phần nguyên của kích thước ở trên thước chính.
Xem vạch nào của du xích trùng với vạch của thước chính ta đọc được phần lẻ của kích thước theo vạch đó của du xích (tại phần trùng nhau).
Khi đo dựa vào mép thước động ta đọc được số "mm" và nửa "mm". của kích thước ở trên thước chính.
Dựa vào vạch chuẩn trên thước chính ta đọc được phần trăm "mm" trên thước.
Trước khi đo cần kiểm tra xem panme có chính xác không.
Khi đo tay trái cầm panme, tay phải vặn cho đầu đo đến gần tiếp xúc thì vặn núm vặn cho đầu đo tiếp xúc với vật đúng áp lực đo.
Phải giữ cho đường tâm của 2 mỏ đo trùng với kích thước cần đo.
Trường hợp phải lấy panme ra khỏi vị trí đo thì vặn đai ốc hãm (cần hãm) để cố định đầu đo động trước khi lấy panme ra khỏi vật đo.


5. Cách điều chỉnh điểm 0:
Điểm 0 là điểm rất quan trọng khi đo, nó quyết định tính chính xác của phương pháp đo. Trong trường hợp điểm 0 bị lệch ta tiến hành điều chỉnh điểm 0 như sau:
* Trường hợp điểm 0 bị lệch lên trên:
- Cố định spin doll bằng chốt khóa.
- Dùng dụng cụ xoay để xoay giá trị bị lệch.
- Kiểm tra lại xem điểm 0 đã ăn khớp hay chưa.
- Nếu điểm 0 vẫn bị lệch tiến hành làm lại từ đầu.
* Trường hợp điểm 0 bị lệch xuống dưới:
- Cố định spin doll bằng chốt khóa.
- Dùng dụng cụ xoay để xoay giá trị bị lệch.
- Kiểm tra lại xem điểm 0 đã ăn khớp hay chưa.
- Nếu điểm 0 vẫn bị lệch tiến hành làm lại từ đầu.
Trên đây là tổng hợp Hướng dẫn sử dụng và cách đọc số đo trên thước panme - Thiết bị đo chính xác.
Bài chia sẻ có tham khảo các tài liệu khác.
